DSW不锈钢卧式单级离心泵

产品编号:  联系方式:021-51086848


  • 产品名称:DSW不锈钢卧式单级离心泵
  • 流量范围:3.5~20 m3/h
  • 扬程范围:15~17M
  • 使用温度:-10℃- 85℃
  • 输送介质:清水 油 酸液 碱液
  • 工作压力:1.6MPa
  • 过流材质:不锈钢
产品概述
DSW系列不锈钢泵是一种卧式单级离心泵,该泵与电机采用直联式联接,整体结构紧凑美观,泵的过流部件采用304不锈钢材料,可耐轻度腐蚀,泵的主要零部件采用薄板冲压结构,具有重量轻的特点,泵配有螺纹进出水口,联接方便。

使用范围
1、工、民用清水或其它液体的增压、输送
2、水循环系统
3、农业灌溉
4、污水处理设备配套

输送介质
稀薄、干净、非易燃易爆并不含固体颗粒和纤维的液体, 可输送轻腐蚀性介质(与介质中氯离子含量、酸和碱的浓度、是否对橡胶和机械密封摩擦付材料产生腐蚀等情况有关),
所输送介质的密度不能大于清水,粘度要接近于水。否则需配用大功率电机。

运行条件
液体温度:-10℃至+85℃
环境温度:高 +40℃
海拔:高1000m
大工作压力:8巴

安装条件
泵应紧固在平稳的水平基座上
泵的安装要保证泵在使用时不受系统管路张力的影响
为保证电机的正常运转,泵要安装在具有良好通风条件、并防冰冻的位置
电气接线装置应保证泵不受缺相、电压不稳、漏电和过载的损害

性能参数表
型号规格
额定
流量
m3/h
额定
扬程
m
额定
功率
kw
额定
电压
v
同步
转速
r/min
配管
内径
mm
材质
DSW60/0.37
3.5
15
0.37
380/220
3000
32/25
304
DSW60/0.55
3.5
20
0.55
380/220
3000
32/25
304
DSW60/0.75
3.5
25
0.75
380/220
3000
32/25
304
 DSW100/0.75
6
14
0.55
380/220
3000
32/25
304
DSW100/1.1
6
23
1.1
380/220
3000
32/25
304
 DSW160/0.75
10
13.5
0.75
380/220
3000
40/32
304
DSW160/1.1
10
17.5
1.1
380/220
3000
40/32
304
DSW250/1.1
15
13
1.1
380/220
3000
40/32
304
DSW250/1.5
15
19
1.5
380
3000
40/32
304
DSW250/2.2
15
24
2.2
380
3000
40/32
304
DSW330/1.5
20
14
1.5
380
3000
50/32
304
DSW330/2.2
20
17
2.2
380
3000
50/32
304

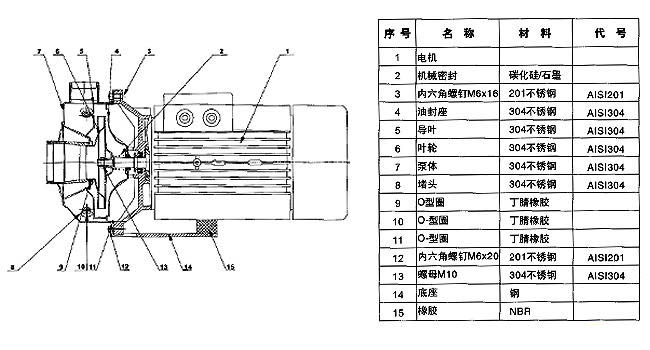

截面图

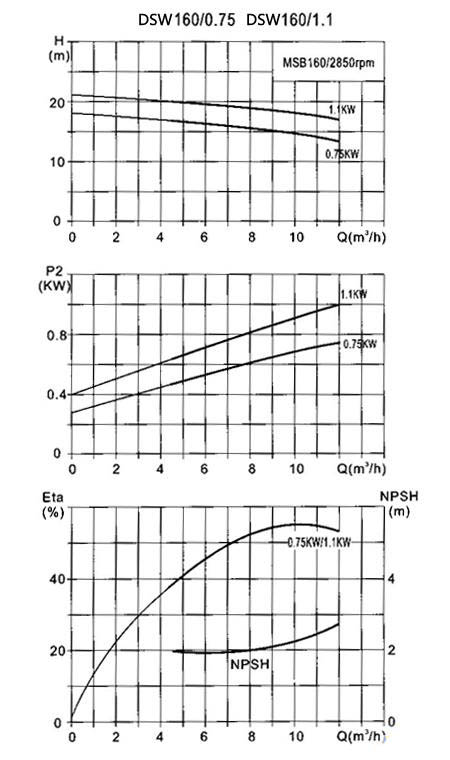

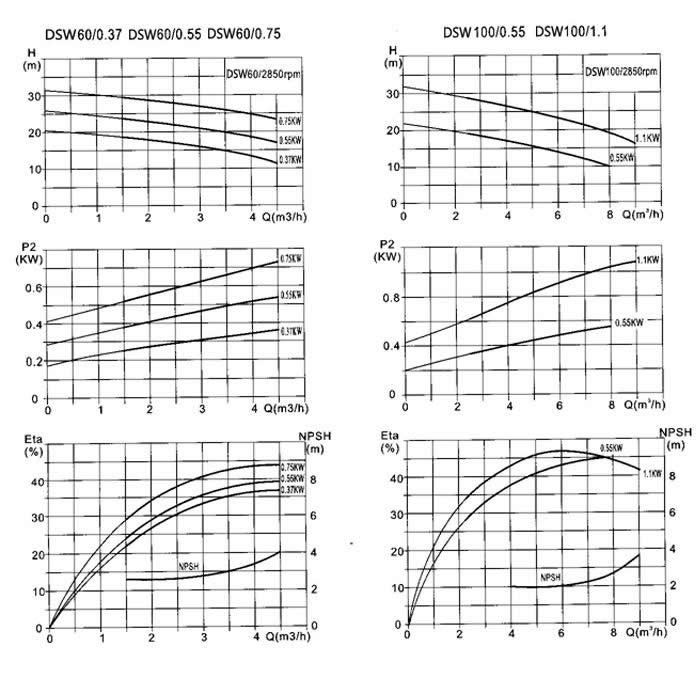

性能曲线

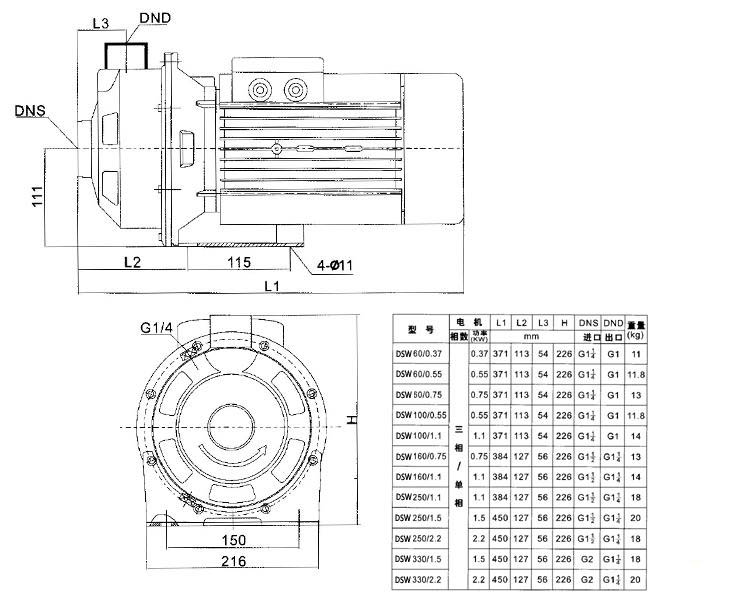

安装尺寸图
