ZS型不锈钢卧式单级离心泵

产品编号:  联系方式:021-51086848


  • 产品名称:ZS型不锈钢卧式单级离心泵
  • 流量范围:6.3~50 m3/h
  • 扬程范围:13~68M
  • 使用温度:--20℃- 100℃
  • 输送介质:清水 油 酸液 碱液
  • 工作压力:1.6MPa
  • 过流材质:不锈钢

产品概述
ZS型不锈钢卧式单级离心泵采用不锈钢板冲压胀型焊接等工艺制成,可替代传统的IS泵和一般的耐腐蚀泵。其具有外形美观、高效节能、经久耐用和耐轻腐蚀、低噪音等特点。

产品应用
ZS型不锈钢卧式单级离心泵是一种适应范围较广的产品,可以输送各种包括水或工业液体在内的不同介质,适用于不同温度、流量和压力范围。
其典型应用主要包括以下方面:
供水:水厂过滤、输送及分区送水和主管增压;
工业增压:流程水系统、清洗系统;
工业液体输送:锅炉给水、冷凝系统、冷却和空调系统、机床配套、酸碱输送;
水处理:蒸馏系统或分离器、游泳池等;
农田灌溉、石油化工、医药卫生等。

安装条件
ZS型不锈钢卧式单级离心泵为泵轴直联型联结,由泵、泵轴和电机组成:
1)泵应安装在通风且防冰冻的地方;
2)泵的安装要保证在使用时泵不受系统管路的张力影响;
3)如果泵安装在户外,必须配置合适的外罩以防止电气元件进水或凝露;
4)为了方便于检查和维修,在机组的周围应必须留有足够的空间;
5)电气接线装置应保证泵不受缺相、电压不稳、漏电和过载的损害;
6)泵应水平安装在基座上,水平方向为泵的吸入口,垂直方向为泵的排出口。

条件
清洁、稀薄、非易燃易爆并不含有固体颗粒和纤维的液体;
温度在-20℃至+100℃之间的液体;
环境温度高达+40℃;
高达海拔1000米;
系统高达压力10bar。

电机
电机为全封闭、风冷式二极电机;
防护等级:IP55;
绝缘等级:F;
电压:50Hz 1×220V
3×380V

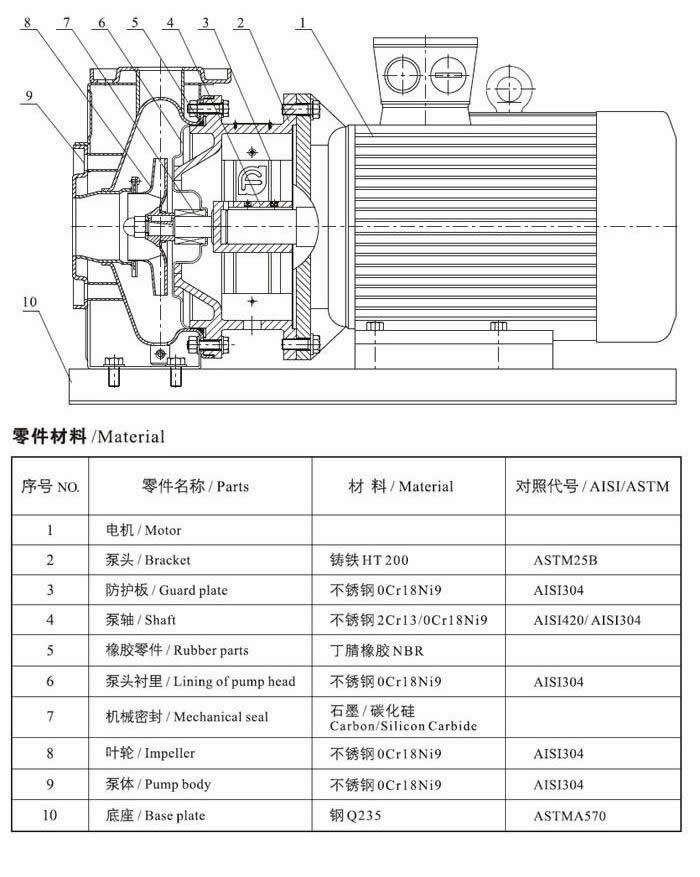

结构图

ZS型不锈钢卧式单级离心泵结构图

序号NO

零件名称/Parts

材料/Material

对照代号/AISI/ASTM

1

电机/Motor



2

泵头/Bracket

铸铁HT200

ASTM25B

3

防护板/Guard plate

不锈钢0Cr18Ni9

AISI304

4

泵轴/Shaft

不锈钢2Cr13/0Cr18Ni9

AISI420/AISI304

5

橡胶零件/Rubber parts

****橡胶NBR


6

泵头衬里/Lining of pump head

不锈钢0Cr18Ni9

AISI304

7

机械密封/Mechanical seal

石墨/碳化硅
Carbon/Silicon Carbide


8

叶轮/Impeller

不锈钢0Cr18Ni9

AISI304

9

泵体/Pump boby

不锈钢0Cr18Ni9

AISI304

10

底座/Base plate

钢Q235

ASTMA570

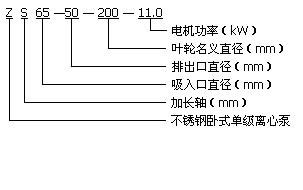

型号含义

ZS型不锈钢卧式单级离心泵性能参数表
型 号
扬程
(m)
流量
(m3/h)
电机功率
(KW)
转速
(r/min)
ZS50-32-160/1.1
18
6.3
1.1
2900
ZS50-32-160/1.5
20
12.5
1.5
2900
ZS50-32-160/2.2
25
12.5
2.2
2900
ZS50-32-200/3.0
32
12.5
3.0
2900
ZS50-32-200/4.0
42
12.5
4.0
2900
ZS50-32-200/5.5
54
12.5
5.5
2900
ZS65-40-125/1.5
13
25
1.5
2900
ZS65-40-125/2.2
18
25
2.2
2900
ZS65-40-125/3.0
24
25
3.0
2900
ZS65-40-160/4.0
28
25
4.0
2900
ZS65-40-200/5.5
36
25
5.5
2900
ZS65-40-200/7.5
46
25
7.5
2900
ZS65-40-200/11.0
62
25
11.0
2950
ZS65-50-125/3.0
13
50
3.0
2900
ZS65-50-125/4.0
18
50
4.0
2900
ZS65-50-160/5.5
25
50
5.5
2900
ZS65-50-200/7.5
32
50
7.5
2900
ZS65-50-200/9.2
40
50
9.2
2900
ZS65-50-200/11.0
48
50
11.0
2950
ZS65-50-200/15.0
58
50
15.0
2950
ZS65-50-200/18.5
68
50
18.5
2950

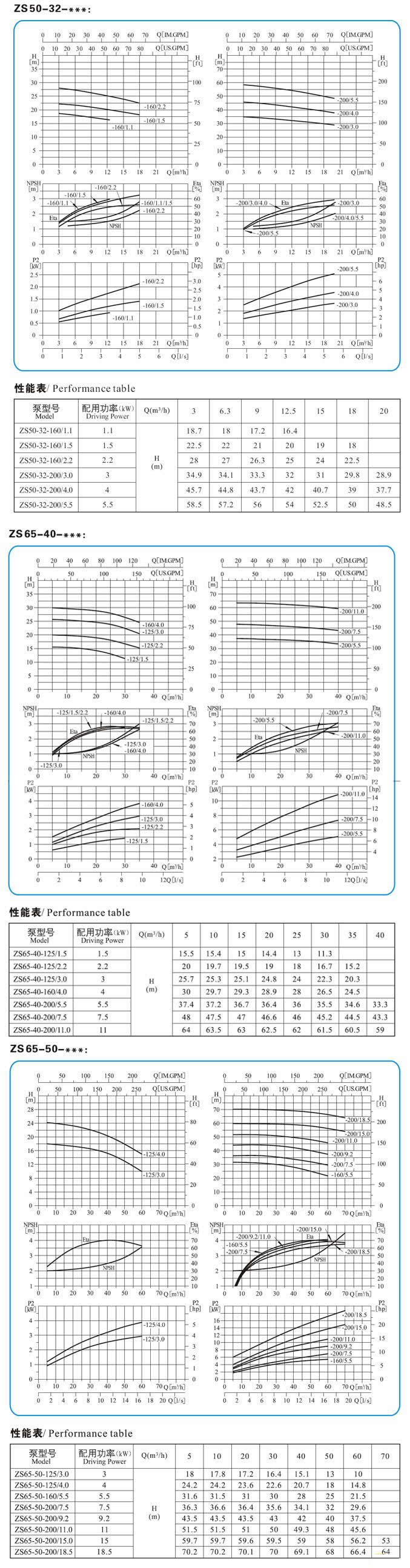

ZS型不锈钢卧式单级离心泵(性能曲线)

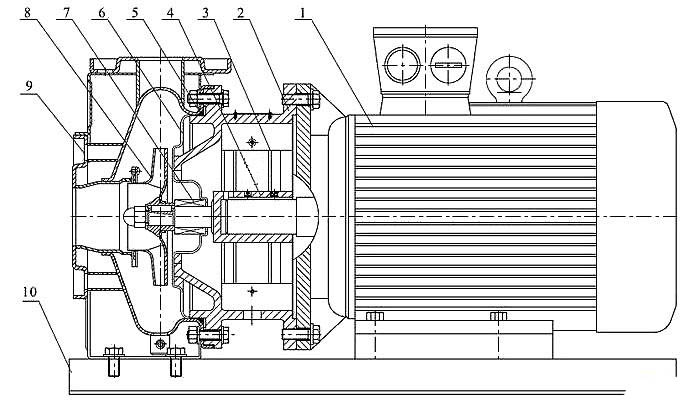

ZS型不锈钢卧式单级离心泵(结构图)

ZS型不锈钢卧式单级离心泵(安装尺寸)
