ZCQ型自吸式磁力泵

产品编号:  联系方式:021-51086848


  • 产品名称:ZCQ型自吸式磁力泵
  • 流量范围:3~50 m3/h
  • 扬程范围:12~50 M
  • 使用温度:0℃ - 110℃
  • 输送介质:清水 油 酸液 碱液
  • 工作压力:1.6MPa
  • 过流材质:不锈钢

产品概述
ZCQ型自吸式磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封,使泵的过流部件处于完Q密封状态,C底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集皂吸于一身,不需底阀和引灌水,自吸高度4米

产品用途
该泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特B是易漏、易燃、易爆液体的抽送。

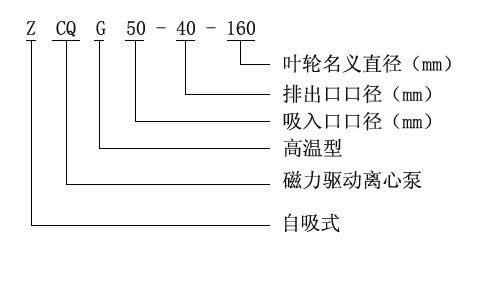

型号意义

ZCQ型自吸式磁力泵性能参数

型号

口径(mm)

流量 (m3/h)

扬程(m)

电机功率 (kW)

电压

材质

进口

出口

(V)

ZCQ20-12-100

20

12

3

12

0.37

220/380

不锈钢

ZCQ25-20-115

25

20

6.6

15

1.1

380

ZCQ32-25-115

32

25

6.6

15

1.1

380

ZCQ32-25-145

32

25

6.6

25

1.1

380

ZCQ40-32-132

40

32

10.8

20

2.2

380

ZCQ40-32-160

40

32

12

32

4

380

ZCQ50-40-145

50

40

14.4

25

4

380

ZCQ50-40-160

50

40

13.2

32

4

380

ZCQ50-40-200

50

40

7.8

50

5.5

380

ZCQ65-50-145

65

50

16.8

25

5.5

380

ZCQ65-50-160

65

50

27

32

7.5

380

ZCQ80-65-125

80

65

50

20

7.5

380

ZCQ80-65-160

80

65

50

32

15

380

ZCQ80-65-200

80

65

50

50

18.5

380

注:每个型号都可配防爆电机

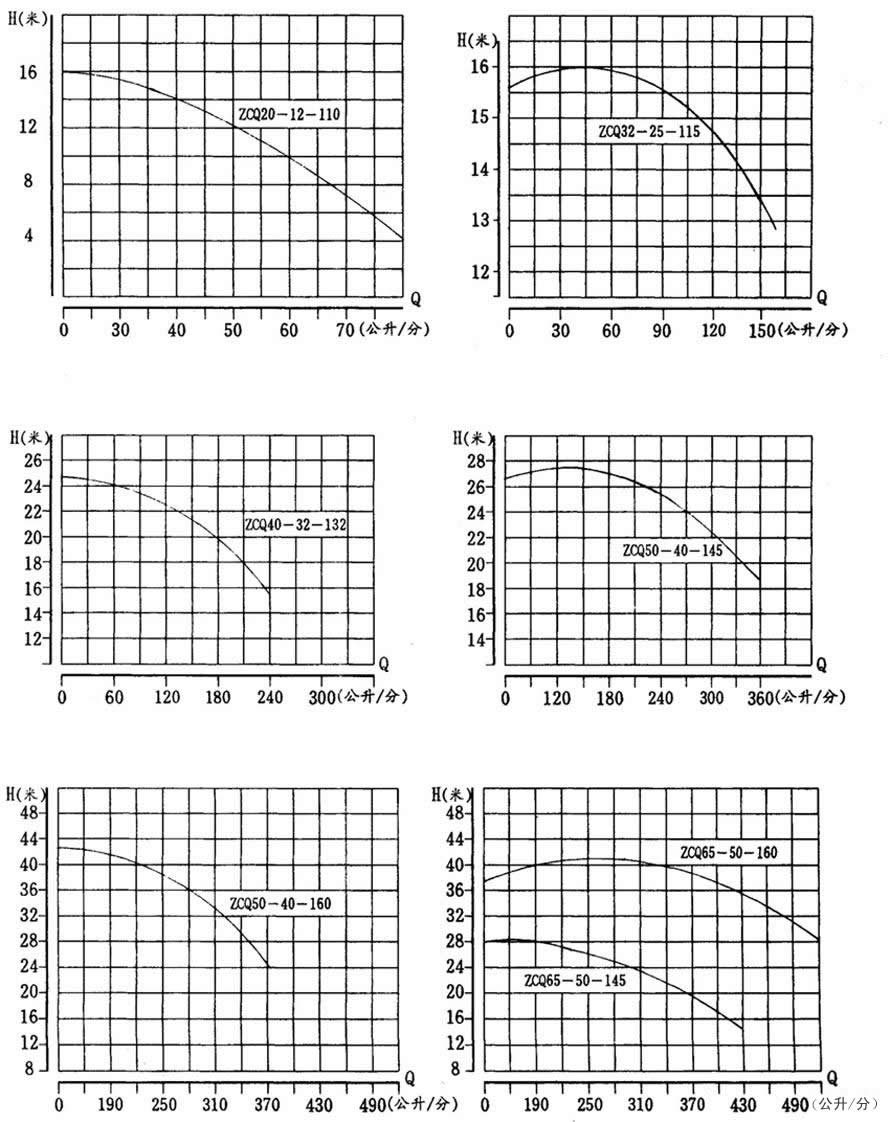

自吸泵特性曲线(以常温清水为测试介质)

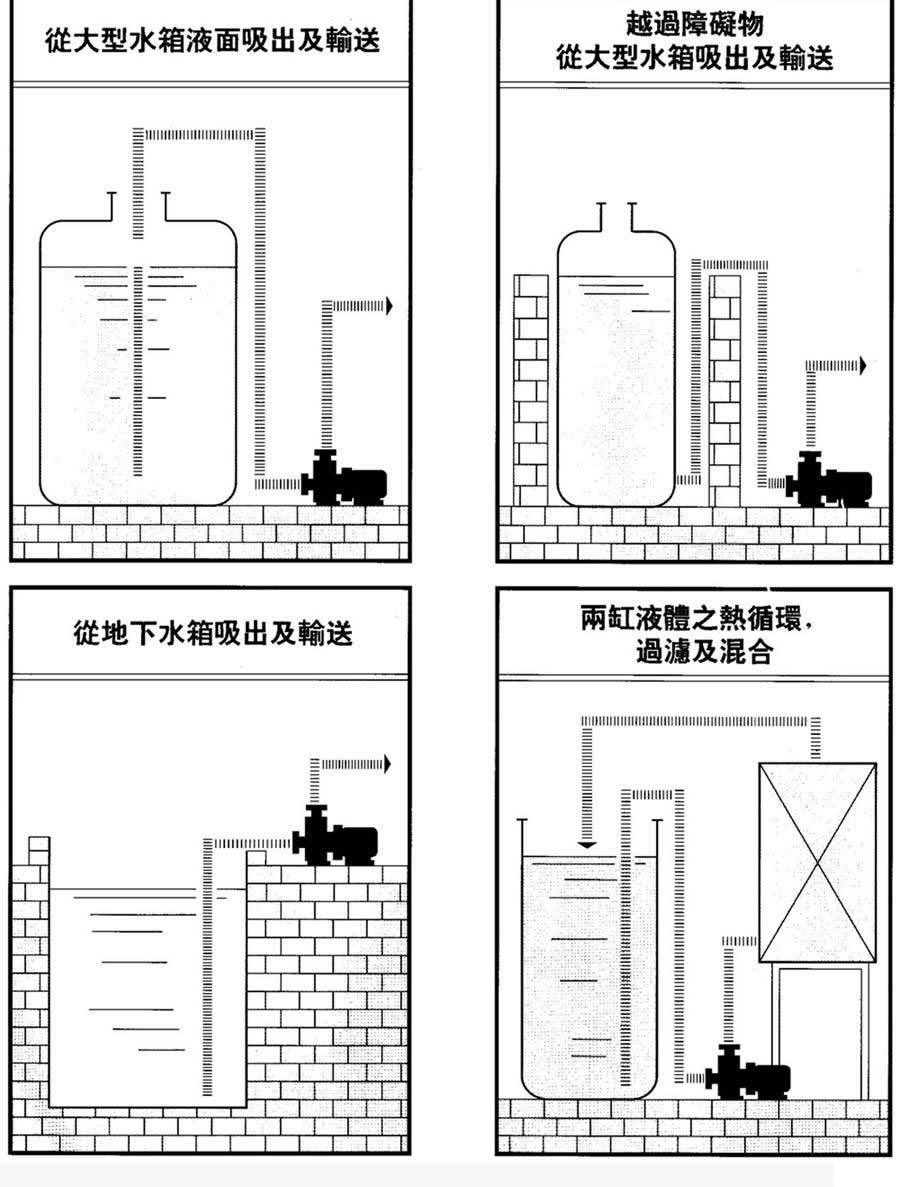

装置实例

自吸泵使用注意事项

1.因自吸泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电后再启动时所造成时空栽运转。
2,被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3,泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4,被输送的介质及其温度应在泵材允许的范围内(详见附表〕。金属泵的使用温度〈100℃;,被输送的介质比重≦1.3;介质比重〈1.3时,将影响技术性能。
5,对于输送液为易沉淀结晶的介盾,使用后应及时清洗,排净泵内积液。
6,自吸泵运行500小时后,应拆检思承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。

泵主要材料的耐腐蚀性能(供参考)  附表

介质名称

浓度(%)

 不锈钢

浓度(%)

       陶 瓷

25℃

50℃

25℃

80℃

硫 酸

〈5

×



v

v

硝 酸

70

v



v

v

盐 酸



×





v

v

******



×



0~100

×



醋 酸

〈20



v

v

氢氧化钠

70



×

重铬酸钾

40~60

v

v

10~20

v

v

溴 水







v

v

乙 醇



v



v

v

丙 酮



v

v



v



四氯乙烷

50

v

v



v

v

氟利昂22



v





v

v

漂白液

CL12%

×





v

v

电镀液









v

v

照相液



v





v

v

符号说明:v-优良,√ -良好,o-可用,但腐蚀明显,× -腐蚀严重,不适用。



自吸泵的维修与保养

自吸泵的维修与保养

故障形式

产 生原因

排除方法

泵不出水

1.水泵反转

2,吸入管路漏气

3,泵体内未回储液或储液不足

4,电压太高,启动时内外磁打滑

5,吸程太高或吸入管路太长

改变电机接线

杜绝漏气

增加泵内储液量

调正电压

降低吸程或缩短管路

泵出水不足

1.吸入管径太小

2.叶轮流道阻塞

3.扬程过高

4.转速太低

调换进水管

清洗叶轮

开大出水阀

恢复额定转速

扬程过低

1.流量过大

2.转速太低

关小出水阀

恢复额转速

噪音太大

1.轴严重磨损

2.轴套严重磨损

3 .驱动磁钢杯与隔离套接触

更换泵轴

更换轴套

拆除泵头重新组装

漏 液

〇型密封圏损坏

更换〇型密封團

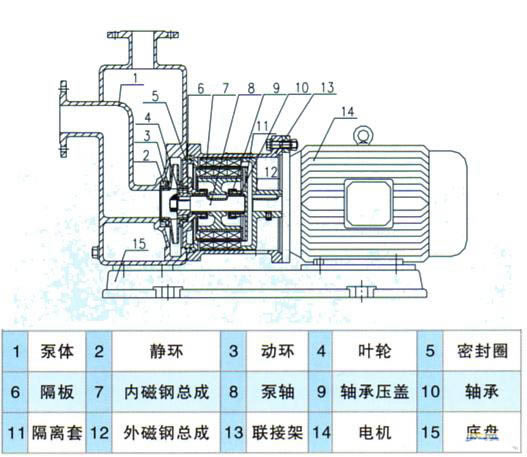

ZCQ型自吸式磁力泵(结构图)

ZCQ型自吸式磁力泵(工作原理)

本泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见图一。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气氷混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内, 经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。



ZCQ型自吸式磁力泵(安装方法)

1.开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。
2.自吸泵应水平安装,泵体不得承受管路重量。
3.泵与管路应保持良好的密封。

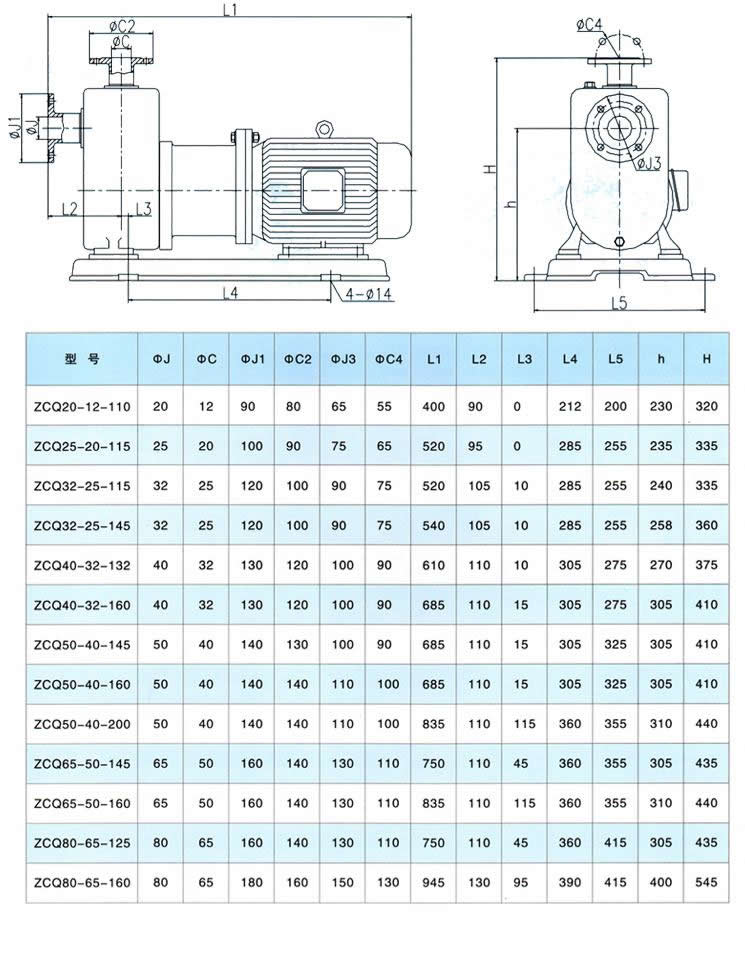

ZCQ型自吸式磁力泵(安装尺寸)
