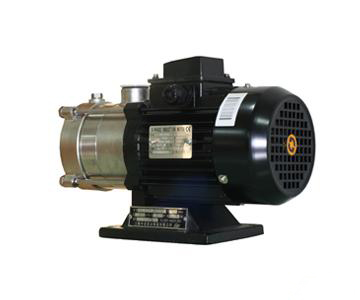

CHLF,CHLF(T)轻型段式多级离心泵

产品编号:  联系方式:021-51086848


  • 产品名称:CHLF,CHLF(T)轻型段式多级离心泵
  • 流量范围:1~28 m3/h
  • 扬程范围:1~65 M
  • 使用温度:-20℃ - 120℃
  • 输送介质:清水 油 酸液 碱液
  • 工作压力:1.6MPa
  • 过流材质:不锈钢

产品概述
CHL,CHLK和CHLF(T)轻型卧式多级离心泵采用了MIAN修机械密封。泵的过流部件均采用不锈钢材料(304或316)制成,具有低噪音,耐轻腐蚀,外形美观、体积小、重量轻、使用寿命长等特点。

应用范围
CHL,CHLK和CHLF(T)型泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。
1)小型中央空调循环
2)冷却系统
3)工业清洗
4)水处理(水的净化)
5)水产养殖
6)施肥/计量系统
7)环境应用

工作条件
稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度: 常温型-15℃至+70℃
热水型+70℃至+110℃
环境温度:+40℃
运作压力:10巴
进口压力受最大运作压力限制
介质酸碱性:PH4~9

电机
电机为全封闭,风冷式二极电机
防护等级:IP55
绝缘等级:F
标准电压,
50Hz:
1×220-240V
3×220-240V
380-415V

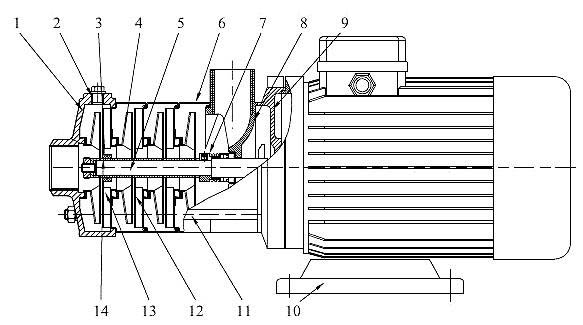

结构图

CHLF,CHLF(T)轻型段式多级离心泵结构图



序号/NO.

名称/Name

材料/Material

2

堵头/Gag

不锈钢/Stainless steel

3

轴承/Bearing

碳化钨/Tungsten carbide

4

叶轮/Impeller

不锈钢/Stainless steel

5

轴/Shaft

不锈钢/Stainless steel

6

出水导叶Water-out guide vane

不锈钢/Stainless steel

8

机械密封/Mechanical seal



9

电机端盖/Motor end cover

铝合金/Aluminum alloy

10

底座/Base frame

铸铁/Cast iron

11

拉杆/Pull-rod

不锈钢/Stainless steel

12

导叶/Guide vane

不锈钢/Stainless steel

13

支撑导叶/Support guide vane

不锈钢/Stainless steel

14

叶轮隔套/Impeller separating sleeve

不锈钢/Stainless steel

CHLF

1

进水体/Water-in body

不锈钢/Stainless steel

7

出水体/Water-out body

不锈钢/Stainless steel

CHLF(T)

1

进水体/Water-in body

铸铁/Cast iron

7

出水体/Water-out body

铸铁/Cast iron

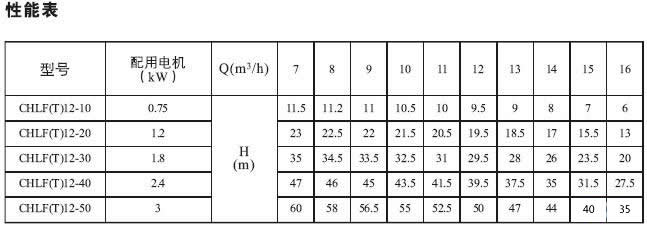

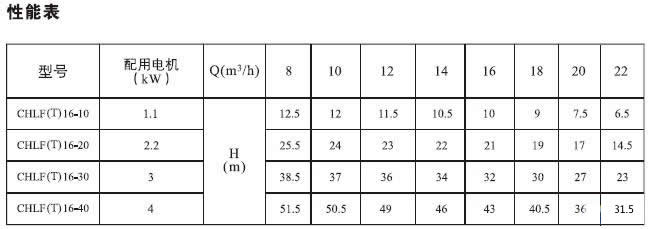

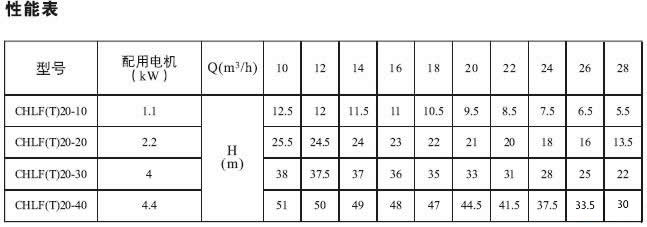

性能参数

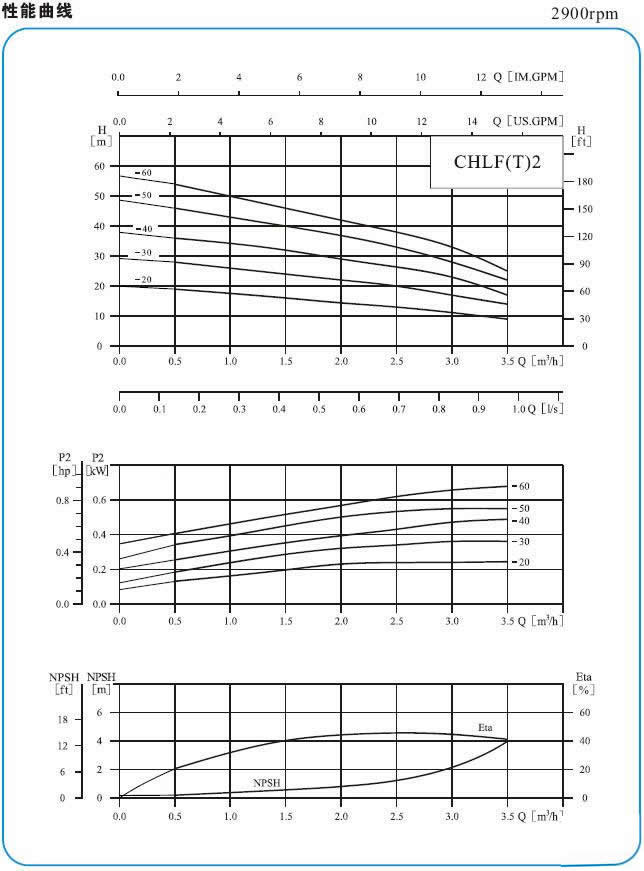

性能曲线

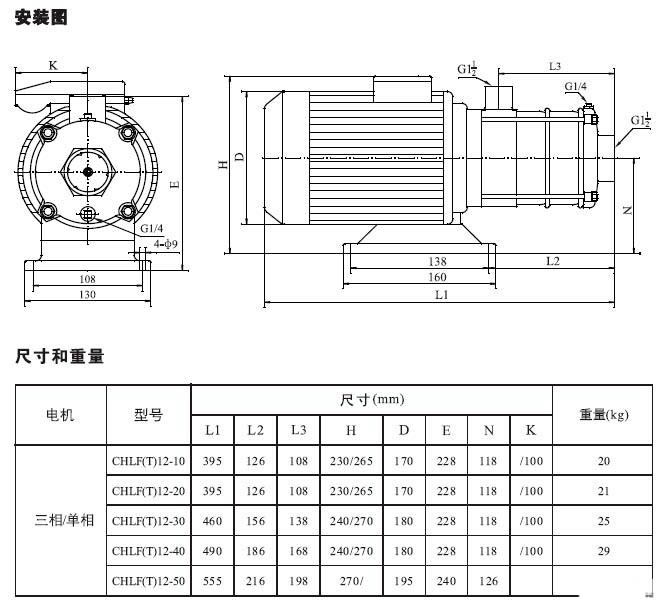

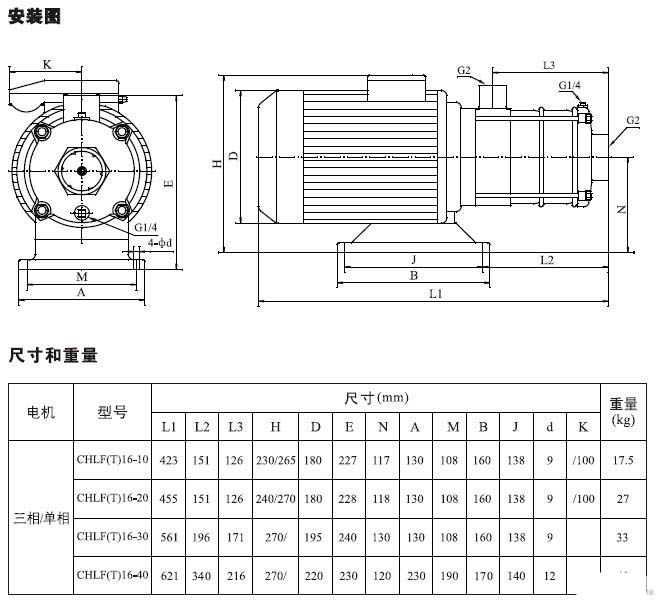

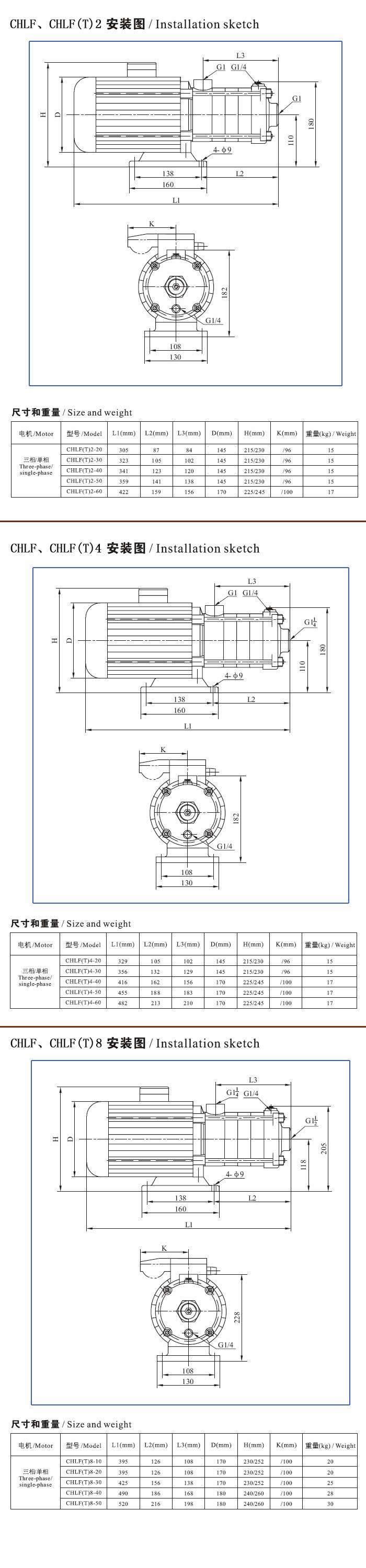

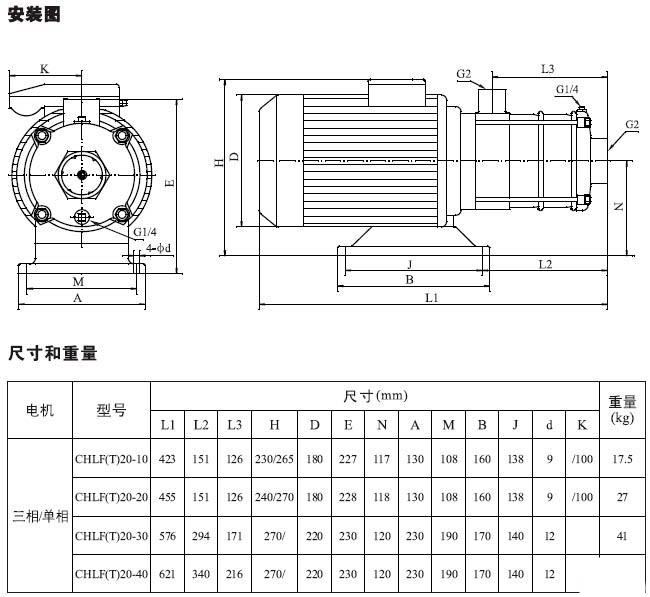

安装尺寸
